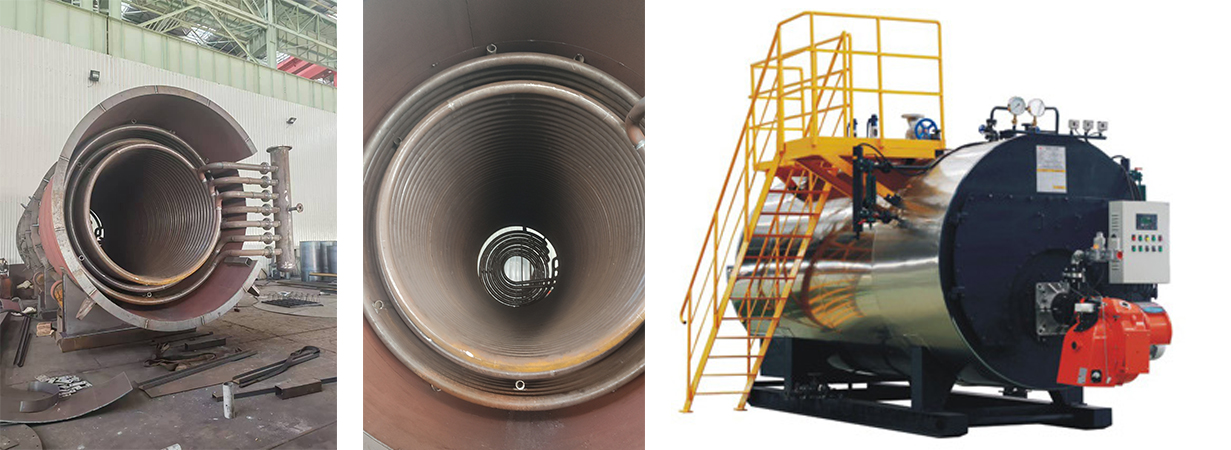

Corpul cazanului
Corpul cazanului este format din două părți: „boiler” și „cuptor”. „Cazanul” primește căldura de la gazele de ardere la temperaturi ridicate și o transferă căldură în mediul de lucru. Sistemul său de încălzire include diverse componente cheie, cum ar fi carcasa, tamburul (tamburul superior al cazanului de abur este numit și tambur de abur), colier de coborâre, colector, perete de apă, tub de zgură, pachet de tuburi cazan, dispozitiv de separare abur-apă, dispozitiv de control al temperaturii aburului, dispozitiv de evacuare a apei uzate, supraîncălzitor de abur și economizor. Acestea lucrează împreună pentru a supune „cazanul” la presiune internă sau externă și formează un sistem închis.
„Furnalul” este locul în care energia chimică a combustibilului este transformată în căldură. Ca sistem de ardere, acesta constă din componente precum cuptorul (camera de ardere), buncărul frontal de cărbune, ușa de cărbune, grătarul, distribuirea plăcilor de zgură și dispozitivul de alimentare cu gaz. Aceste componente funcționează separat pentru a asigura arderea adecvată a combustibilului și funcționarea stabilă a sistemului de cazan cu fluid termic.

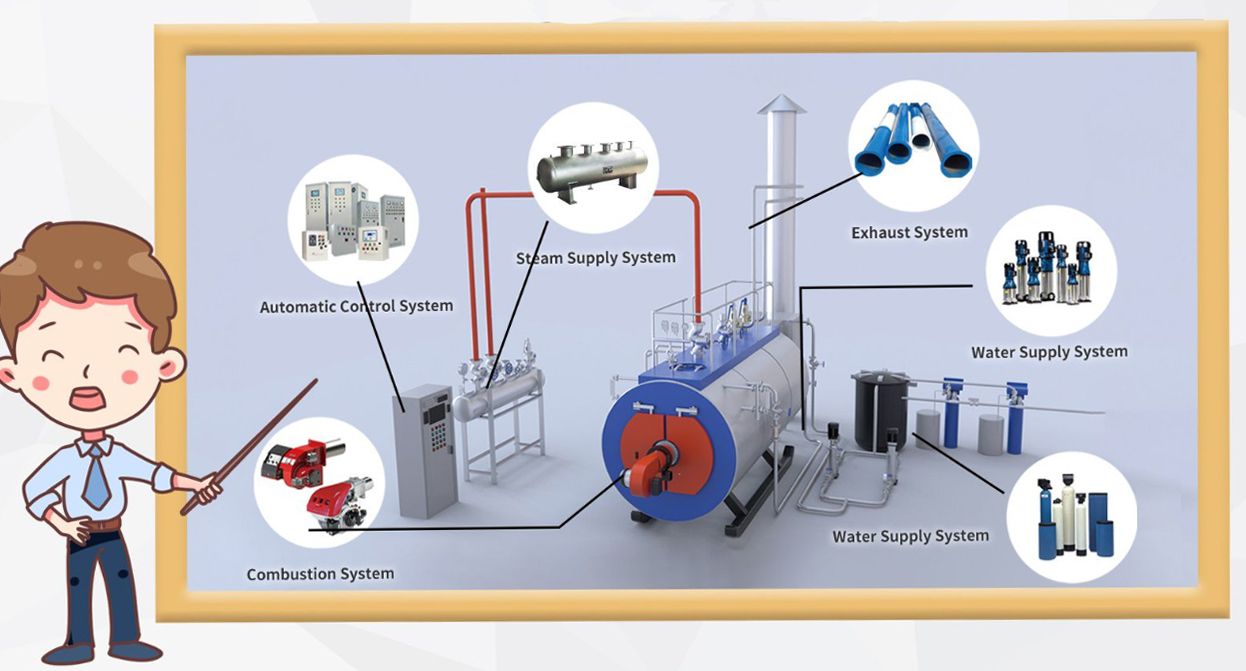

Echipament auxiliar cazan
(A)Echipamentul sistemului de alimentare cu combustibil
Asigură furnizarea de combustibil care îndeplinește cerințele. Există echipamente de depozitare, cum ar fi șantiere de cărbune, echipamente transportoare, cum ar fi transportoare cu bandă, și echipamente de procesare, cum ar fi concasoare.
(B) Echipamente de alimentare cu aer și tiraj indus
Acesta trimite aer la cuptor sau agent de uscare cu aer cald către sistemul de pulverizare a cărbunelui și extrage gazele de ardere produse prin ardere în cuptor, inclusiv suflante și alte echipamente.
(C) Echipamente pentru sistemele de abur și apă
Sistem de abur: furnizează abur calificat, inclusiv conducte de abur și alte componente.
Sistem de alimentare cu apă: furnizează apă tratată pentru a menține funcționarea cazanului termic cu ulei, inclusiv pompele de apă de alimentare și alte componente.
Sistem de purjare: Îndepărtează impuritățile din apa cazanului pentru a îndeplini standardul, inclusiv țevile de purjare și alte componente.
(D) Echipamente de îndepărtare a cenușii și zgurii
Curăță și transportă cenușa și zgura, inclusiv dispozitivele de îndepărtare a zgurii Martin și alte echipamente.
(E) Echipamente pentru sistemul de purificare a gazelor arse
Îndepărtează praful, desulfurează și denitrifică gazele de ardere pentru a elimina substanțele nocive precum cenușa zburătoare, dioxidul de sulf și oxizii de azot, inclusiv colectoarele de praf gravitaționale și alte echipamente.
(F) Echipamente pentru instrumente și sistem de control automat
Detectează, controlează, protejează și reglează automat cazanul termic, inclusiv microcalculatoarele și diverse instrumente, supape și sisteme de control.
